第12章 - 天空盒（Sky Box）
在本章中，我们将看到如何创建一个天空盒（Sky Box）。天空盒将允许我们设置一个背景，以给人一种我们的3D世界更大的错觉。该背景围绕相机位置包裹，并覆盖整个空间。我们将在这里使用的技术是构建一个大立方体，该立方体将显示在3D场景周围，也就是说，相机位置的中心将是立方体的中心。该立方体的侧面将包裹着带有山丘、蓝天和云彩的纹理，这些纹理将以一种图像看起来像连续景观的方式进行映射。
您可以在这里找到本章的完整源代码。
天空盒

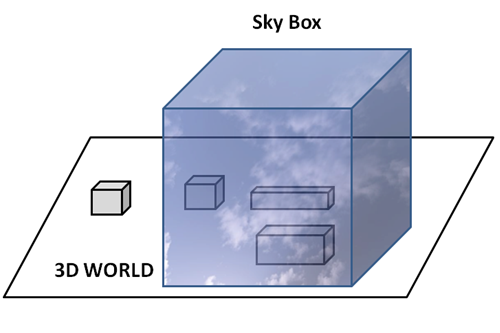

下图描绘了天空盒的概念。
创建天空盒的过程可以总结为以下步骤：
- 创建一个大立方体。
- 在其上应用一个纹理，该纹理提供我们正在看到一个没有边缘的巨大景观的错觉。
- 渲染立方体，使其侧面位于远处，并且其原点位于相机的中心。
我们将首先创建一个名为SkyBox的新类，其构造函数接收包含天空盒立方体（及其纹理）的3D模型的路径以及纹理缓存的引用。该类将加载该模型并创建一个与该模型关联的Entity实例。SkyBox类的定义如下。
package org.lwjglb.engine.scene;
import org.lwjglb.engine.graph.*;
public class SkyBox {
private Entity skyBoxEntity;
private Model skyBoxModel;
public SkyBox(String skyBoxModelPath, TextureCache textureCache) {
skyBoxModel = ModelLoader.loadModel("skybox-model", skyBoxModelPath, textureCache);
skyBoxEntity = new Entity("skyBoxEntity-entity", skyBoxModel.getId());
}
public Entity getSkyBoxEntity() {
return skyBoxEntity;
}
public Model getSkyBoxModel() {
return skyBoxModel;
}
}
我们将在Scene类中存储对SkyBox类的引用：
public class Scene {
...
private SkyBox skyBox;
...
public SkyBox getSkyBox() {
return skyBox;
}
...
public void setSkyBox(SkyBox skyBox) {
this.skyBox = skyBox;
}
...
}
下一步是为天空盒创建另一组顶点和片段着色器。但是，为什么不重用我们已有的场景着色器呢？答案是，实际上，我们将需要的着色器是这些着色器的简化版本。例如，我们不会对天空盒应用光照。下面您可以看到天空盒顶点着色器（skybox.vert）。
#version 330
layout (location=0) in vec3 position;
layout (location=1) in vec3 normal;
layout (location=2) in vec2 texCoord;
out vec2 outTextCoord;
uniform mat4 projectionMatrix;
uniform mat4 viewMatrix;
uniform mat4 modelMatrix;
void main()
{
gl_Position = projectionMatrix * viewMatrix * modelMatrix * vec4(position, 1.0);
outTextCoord = texCoord;
}
您可以看到我们仍然使用模型矩阵。由于我们将缩放天空盒，我们需要模型矩阵。您可能会看到一些其他实现，它们在开始时增加模拟天空盒的立方体的大小，并且不需要乘以模型和视图矩阵。我们选择了这种方法，因为它更灵活，并且允许我们在运行时更改天空盒的大小，但如果您愿意，可以轻松切换到其他方法。
片段着色器（skybox.frag）也非常简单，我们只是从纹理或漫反射颜色中获取颜色。
#version 330
in vec2 outTextCoord;
out vec4 fragColor;
uniform vec4 diffuse;
uniform sampler2D txtSampler;
uniform int hasTexture;
void main()
{
if (hasTexture == 1) {
fragColor = texture(txtSampler, outTextCoord);
} else {
fragColor = diffuse;
}
}
我们将创建一个名为SkyBoxRender的新类来使用这些着色器并执行渲染。该类首先创建着色器程序并设置所需的统一变量。
package org.lwjglb.engine.graph;
import org.joml.Matrix4f;
import org.lwjglb.engine.scene.*;
import java.util.*;
import static org.lwjgl.opengl.GL20.*;
import static org.lwjgl.opengl.GL30.glBindVertexArray;
public class SkyBoxRender {
private ShaderProgram shaderProgram;
private UniformsMap uniformsMap;
private Matrix4f viewMatrix;
public SkyBoxRender() {
List<ShaderProgram.ShaderModuleData> shaderModuleDataList = new ArrayList<>();
shaderModuleDataList.add(new ShaderProgram.ShaderModuleData("resources/shaders/skybox.vert", GL_VERTEX_SHADER));
shaderModuleDataList.add(new ShaderProgram.ShaderModuleData("resources/shaders/skybox.frag", GL_FRAGMENT_SHADER));
shaderProgram = new ShaderProgram(shaderModuleDataList);
viewMatrix = new Matrix4f();
createUniforms();
}
...
}
下一步是为天空盒创建一个新的渲染方法，该方法将在全局渲染方法中调用。
public class SkyBoxRender {
...
public void render(Scene scene) {
SkyBox skyBox = scene.getSkyBox();
if (skyBox == null) {
return;
}
shaderProgram.bind();
uniformsMap.setUniform("projectionMatrix", scene.getProjection().getProjMatrix());
viewMatrix.set(scene.getCamera().getViewMatrix());
viewMatrix.m30(0);
viewMatrix.m31(0);
viewMatrix.m32(0);
uniformsMap.setUniform("viewMatrix", viewMatrix);
uniformsMap.setUniform("txtSampler", 0);
Model skyBoxModel = skyBox.getSkyBoxModel();
Entity skyBoxEntity = skyBox.getSkyBoxEntity();
TextureCache textureCache = scene.getTextureCache();
for (Material material : skyBoxModel.getMaterialList()) {
Texture texture = textureCache.getTexture(material.getTexturePath());
glActiveTexture(GL_TEXTURE0);
texture.bind();
uniformsMap.setUniform("diffuse", material.getDiffuseColor());
uniformsMap.setUniform("hasTexture", texture.getTexturePath().equals(TextureCache.DEFAULT_TEXTURE) ? 0 : 1);
for (Mesh mesh : material.getMeshList()) {
glBindVertexArray(mesh.getVaoId());
uniformsMap.setUniform("modelMatrix", skyBoxEntity.getModelMatrix());
glDrawElements(GL_TRIANGLES, mesh.getNumVertices(), GL_UNSIGNED_INT, 0);
}
}
glBindVertexArray(0);
shaderProgram.unbind();
}
}
您将看到我们在将数据加载到关联的统一变量之前修改了视图矩阵。请记住，当我们移动相机时，我们实际上是在移动整个世界。因此，如果我们只是按原样乘以视图矩阵，当相机移动时，天空盒也会被位移。但我们不希望这样，我们希望将其固定在原点坐标（0, 0, 0）处。这通过将包含平移增量的视图矩阵部分（m30、m31和m32分量）设置为0来实现。您可能会认为您可以完全避免使用视图矩阵，因为天空盒必须固定在原点。在这种情况下，您会看到天空盒不会随相机旋转，这不是我们想要的。我们需要它旋转但不平移。要渲染天空盒，我们只需设置统一变量并渲染与天空盒关联的立方体。
在Render类中，我们只需要实例化SkyBoxRender类并调用渲染方法：
public class Render {
...
private SkyBoxRender skyBoxRender;
...
public Render(Window window) {
...
skyBoxRender = new SkyBoxRender();
}
public void render(Window window, Scene scene) {
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
glViewport(0, 0, window.getWidth(), window.getHeight());
skyBoxRender.render(scene);
sceneRender.render(scene);
guiRender.render(scene);
}
...
}
您可以看到我们首先渲染天空盒。这是因为如果场景中有带有透明度的3D模型，我们希望它们与天空盒（而不是黑色背景）混合。
最后，在Main类中，我们只需在场景中设置天空盒，并创建一组瓦片以给人一种无限地形的错觉。我们设置了一块瓦片，它们随相机位置移动，以便始终显示。
public class Main implements IAppLogic {
...
private static final int NUM_CHUNKS = 4;
private Entity[][] terrainEntities;
public static void main(String[] args) {
...
Engine gameEng = new Engine("chapter-12", new Window.WindowOptions(), main);
...
}
...
@Override
public void init(Window window, Scene scene, Render render) {
String quadModelId = "quad-model";
Model quadModel = ModelLoader.loadModel("quad-model", "resources/models/quad/quad.obj",
scene.getTextureCache());
scene.addModel(quadModel);
int numRows = NUM_CHUNKS * 2 + 1;
int numCols = numRows;
terrainEntities = new Entity[numRows][numCols];
for (int j = 0; j < numRows; j++) {
for (int i = 0; i < numCols; i++) {
Entity entity = new Entity("TERRAIN_" + j + "_" + i, quadModelId);
terrainEntities[j][i] = entity;
scene.addEntity(entity);
}
}
SceneLights sceneLights = new SceneLights();
sceneLights.getAmbientLight().setIntensity(0.2f);
scene.setSceneLights(sceneLights);
SkyBox skyBox = new SkyBox("resources/models/skybox/skybox.obj", scene.getTextureCache());
skyBox.getSkyBoxEntity().setScale(50);
scene.setSkyBox(skyBox);
scene.getCamera().moveUp(0.1f);
updateTerrain(scene);
}
@Override
public void input(Window window, Scene scene, long diffTimeMillis, boolean inputConsumed) {
float move = diffTimeMillis * MOVEMENT_SPEED;
Camera camera = scene.getCamera();
if (window.isKeyPressed(GLFW_KEY_W)) {
camera.moveForward(move);
} else if (window.isKeyPressed(GLFW_KEY_S)) {
camera.moveBackwards(move);
}
if (window.isKeyPressed(GLFW_KEY_A)) {
camera.moveLeft(move);
} else if (window.isKeyPressed(GLFW_KEY_D)) {
camera.moveRight(move);
}
MouseInput mouseInput = window.getMouseInput();
if (mouseInput.isRightButtonPressed()) {
Vector2f displVec = mouseInput.getDisplVec();
camera.addRotation((float) Math.toRadians(-displVec.x * MOUSE_SENSITIVITY), (float) Math.toRadians(-displVec.y * MOUSE_SENSITIVITY));
}
}
@Override
public void update(Window window, Scene scene, long diffTimeMillis) {
updateTerrain(scene);
}
public void updateTerrain(Scene scene) {
int cellSize = 10;
Camera camera = scene.getCamera();
Vector3f cameraPos = camera.getPosition();
int cellCol = (int) (cameraPos.x / cellSize);
int cellRow = (int) (cameraPos.z / cellSize);
int numRows = NUM_CHUNKS * 2 + 1;
int numCols = numRows;
int zOffset = -NUM_CHUNKS;
float scale = cellSize / 2.0f;
for (int j = 0; j < numRows; j++) {
int xOffset = -NUM_CHUNKS;
for (int i = 0; i < numCols; i++) {
Entity entity = terrainEntities[j][i];
entity.setScale(scale);
entity.setPosition((cellCol + xOffset) * 2.0f, 0, (cellRow + zOffset) * 2.0f);
entity.getModelMatrix().identity().scale(scale).translate(entity.getPosition());
xOffset++;
}
zOffset++;
}
}
}
