第20章 - 间接绘制（静态模型）（Indirect drawing (static models)）
直到本章，我们通过绑定模型的材质（Material）统一变量（Uniforms）、纹理（Texture）、顶点和索引缓冲（Index Buffer），并为它们组成的每个网格（Mesh）提交一个绘制命令列表（Command List）来渲染模型。在本章中，我们将开始一种更高效的渲染方式，我们将开始实现无绑定渲染（至少几乎无绑定）。在这种类型的渲染中，我们不调用一堆绘制命令列表（Command List）来绘制场景，而是用指令填充一个缓冲区（Buffers），这些指令将允许GPU渲染它们。这称为间接绘制（indirect drawing），它是一种更高效的绘制方式，因为：
- 我们消除了在绘制每个网格（Mesh）之前执行多次绑定操作的需要。
- 我们只需要调用一个绘制调用。
- 我们可以执行GPU内部操作，例如视锥体剔除，从而减轻CPU端的负载。
如您所见，最终目标是最大限度地利用GPU，同时消除CPU端可能出现的潜在瓶颈以及由于CPU到GPU通信引起的延迟。在本章中，我们将把我们的渲染转换为使用间接绘制（indirect drawing），从静态模型开始。动画模型将在下一章处理。
您可以在此处找到本章的完整源代码。
概念（Concepts）
在解释代码之前，让我们解释一下间接绘制（indirect drawing）背后的概念。本质上，我们需要创建一个缓冲区（Buffers），该缓冲区（Buffers）存储将用于渲染顶点的绘制参数。您可以将其视为指令块或绘制命令列表（Command List），GPU将读取这些指令块或绘制命令列表（Command List），并指示其执行绘制。填充缓冲区（Buffers）后，我们调用glMultiDrawElementsIndirect来触发该过程。缓冲区（Buffers）中存储的每个绘制命令列表（Command List）由以下参数定义（如果您使用C，这由DrawElementsIndirectCommand结构建模）：
count：要绘制的顶点数量（将顶点理解为将位置、法线信息、纹理坐标（Texture Coordinates）等分组的结构）。这应该包含与我们在渲染网格（Mesh）时调用glDrawElements时使用的顶点数量相同的值。instanceCount：要绘制的实例数量。我们可能有多个实体共享同一个模型。与其为每个实体存储一个绘制指令，我们可以只提交一个绘制指令，但设置我们要绘制的实体数量。这称为实例化渲染（instance rendering），将节省大量计算时间。如果没有间接绘制（indirect drawing），您可以通过为每个顶点数组对象（Vertex Array Object，简称VAO）设置特定属性来获得相同的结果。我认为使用这种技术甚至更简单。firstIndex：将保存用于此绘制指令的索引值的缓冲区（Buffers）的偏移量（偏移量以索引数量衡量，而不是字节偏移量）。baseVertex：将保存顶点数据的缓冲区（Buffers）的偏移量（偏移量以顶点数量衡量，而不是字节偏移量）。-
baseInstance：我们可以使用此参数设置一个将由所有要绘制的实例共享的值。将此值与要绘制的实例编号结合使用，我们将能够访问该缓冲区（Buffers）内的每个实例数据（我们稍后会看到，我们将使用统一变量（Uniforms）数组而不是缓冲区（Buffers），但您也可以为此使用更简单的缓冲区（Buffers））。在该缓冲区（Buffers）内，我们将保存索引以访问另外两个缓冲区（Buffers）： -
一个将保存模型矩阵数据。
- 一个将保存材质（Material）数据（反照率颜色等）。
对于纹理（Texture），我们将使用纹理（Texture）数组，这不应与纹理（Texture）数组混淆。纹理（Texture）数组是包含具有纹理（Texture）信息的数组值的纹理（Texture），具有相同大小的多个图像。纹理（Texture）数组是映射到常规纹理（Texture）的采样器（sampler）列表，因此它们可以具有不同的大小。纹理（Texture）数组有一个限制，其长度不能是任意长度，它们有一个限制，在示例中我们将设置为16个纹理（Texture）（尽管您可能希望在设置该限制之前检查您的GPU的功能）。如果您使用多个模型，16个纹理（Texture）不是一个高值，为了规避此限制，您可能有两种选择：
- 使用纹理图集（texture atlas）（一个巨大的纹理（Texture）文件，它组合了单个纹理（Texture））。即使您不使用间接绘制（indirect drawing），您也应该尽量使用纹理图集（texture atlas），因为它限制了绑定调用。
- 使用无绑定纹理（bindless textures）。这种方法基本上允许我们传递句柄（64位整数值）来标识纹理（Texture），并使用该标识符在着色器（Shader）程序中获取采样器（sampler）。如果您可以的话，这绝对是间接绘制（indirect rendering）的方式（这不是核心功能，而是从4.4版本开始的扩展）。我们不会使用这种方法，因为RenderDoc目前不支持此功能（失去在没有RenderDoc的情况下进行调试的能力对我来说是一个障碍）。
下图描绘了间接绘制（indirect drawing）中涉及的缓冲区（Buffers）和结构（请记住，这仅在渲染静态模型时有效。我们将在下一章中看到渲染动画模型时需要使用的新结构）。
请记住，我们将使用统一变量（Uniforms）数组来存储每个实体数据、材质（Material）和模型矩阵（最终数组是一个缓冲区（Buffers），但我们将能够通过使用统一变量（Uniforms）以方便的方式访问数据）。
实现（Implementation）
为了使用间接绘制（indirect drawing），我们至少需要使用OpenGL 4.6版本。因此，第一步是更新我们用于窗口创建的窗口提示的主要和次要版本：
public class Window {
...
public Window(String title, WindowOptions opts, Callable<Void> resizeFunc) {
...
glfwWindowHint(GLFW_CONTEXT_VERSION_MAJOR, 4);
glfwWindowHint(GLFW_CONTEXT_VERSION_MINOR, 6);
...
}
...
}
下一步是修改代码以将所有网格（Mesh）加载到单个缓冲区（Buffers）中，但是，在此之前，我们将修改存储模型、材质（Material）和网格（Mesh）的类层次结构。到目前为止，模型拥有一组关联的材质（Material），这些材质（Material）拥有一组网格（Mesh）。此类的层次结构是为了优化绘制调用而设置的，我们首先遍历模型，然后遍历材质（Material），最后遍历网格（Mesh）。我们将更改此结构，不再在材质（Material）下存储网格（Mesh）。相反，网格（Mesh）将直接存储在模型下。我们将材质（Material）存储在某种缓存中，并将引用该缓存中的一个键用于网格（Mesh）。此外，之前，我们为每个模型网格（Mesh）创建了一个Mesh实例，该实例本质上包含一个顶点数组对象（Vertex Array Object，简称VAO）和关联的顶点缓冲对象（Vertex Buffer Objects，VBOs）用于网格（Mesh）数据。由于我们将为所有网格（Mesh）使用单个缓冲区（Buffers），因此我们只需要一个顶点数组对象（Vertex Array Object，简称VAO）及其关联的顶点缓冲对象（Vertex Buffer Objects，VBOs）用于场景中的所有网格（Mesh）。因此，我们将在Model类下存储用于构建绘制参数的数据，例如顶点缓冲区（Buffers）的偏移量、索引缓冲（Index Buffer）的偏移量等，而不是存储Mesh实例列表。让我们逐一检查更改。
我们将从MaterialCache类开始，该类定义如下：
package org.lwjglb.engine.graph;
import java.util.*;
public class MaterialCache {
public static final int DEFAULT_MATERIAL_IDX = 0;
private List<Material> materialsList;
public MaterialCache() {
materialsList = new ArrayList<>();
Material defaultMaterial = new Material();
materialsList.add(defaultMaterial);
}
public void addMaterial(Material material) {
materialsList.add(material);
material.setMaterialIdx(materialsList.size() - 1);
}
public Material getMaterial(int idx) {
return materialsList.get(idx);
}
public List<Material> getMaterialsList() {
return materialsList;
}
}
如您所见，我们只是将Material实例存储在List中。因此，为了标识Material，我们只需要该实例在列表中的索引。（这种方法可能会使动态添加新材质（Material）变得更加困难，但对于此示例的目的来说已经足够简单了。您可能希望更改它，并在您的代码中提供对添加新模型、材质（Material）等的强大支持。）我们需要修改Material类以移除Mesh实例列表，并在材质（Material）缓存中存储材质（Material）索引：
public class Material {
...
private Vector4f ambientColor;
private Vector4f diffuseColor;
private int materialIdx;
private String normalMapPath;
private float reflectance;
private Vector4f specularColor;
private String texturePath;
public Material() {
diffuseColor = DEFAULT_COLOR;
ambientColor = DEFAULT_COLOR;
specularColor = DEFAULT_COLOR;
materialIdx = 0;
}
...
public int getMaterialIdx() {
return materialIdx;
}
...
public void setMaterialIdx(int materialIdx) {
this.materialIdx = materialIdx;
}
...
}
如前所述，我们需要更改Model类以移除对材质（Material）的引用。相反，我们将保留两个主要引用：
MeshData实例列表（一个新类），它将保存使用Assimp读取的网格（Mesh）数据。RenderBuffers.MeshDrawData实例列表（也是一个新类），它将包含间接绘制（indirect drawing）所需的信息（主要是与上面解释的数据缓冲区（Buffers）相关的偏移信息）。
我们将首先在加载模型时使用assimp填充MeshData实例列表，之后我们将构建保存数据的全局缓冲区（Buffers），填充RenderBuffers.MeshDrawData实例。之后，我们可以移除对MeshData实例的引用。这不是一个非常优雅的解决方案，但它足够简单，可以在不引入更多复杂性的情况下解释概念，而无需使用加载前和加载后层次结构。Model类中的更改如下：
public class Model {
...
private final String id;
private List<Animation> animationList;
private List<Entity> entitiesList;
private List<MeshData> meshDataList;
private List<RenderBuffers.MeshDrawData> meshDrawDataList;
public Model(String id, List<MeshData> meshDataList, List<Animation> animationList) {
entitiesList = new ArrayList<>();
this.id = id;
this.meshDataList = meshDataList;
this.animationList = animationList;
meshDrawDataList = new ArrayList<>();
}
...
public List<MeshData> getMeshDataList() {
return meshDataList;
}
public List<RenderBuffers.MeshDrawData> getMeshDrawDataList() {
return meshDrawDataList;
}
public boolean isAnimated() {
return animationList != null && !animationList.isEmpty();
}
...
}
MeshData类的定义非常简单。它只存储顶点位置、纹理坐标（Texture Coordinates）等：
package org.lwjglb.engine.graph;
import org.joml.Vector3f;
public class MeshData {
private Vector3f aabbMax;
private Vector3f aabbMin;
private float[] bitangents;
private int[] boneIndices;
private int[] indices;
private int materialIdx;
private float[] normals;
private float[] positions;
private float[] tangents;
private float[] textCoords;
private float[] weights;
public MeshData(float[] positions, float[] normals, float[] tangents, float[] bitangents,
float[] textCoords, int[] indices, int[] boneIndices, float[] weights,
Vector3f aabbMin, Vector3f aabbMax) {
materialIdx = 0;
this.positions = positions;
this.normals = normals;
this.tangents = tangents;
this.bitangents = bitangents;
this.textCoords = textCoords;
this.indices = indices;
this.boneIndices = boneIndices;
this.weights = weights;
this.aabbMin = aabbMin;
this.aabbMax = aabbMax;
}
public Vector3f getAabbMax() {
return aabbMax;
}
public Vector3f getAabbMin() {
return aabbMin;
}
public float[] getBitangents() {
return bitangents;
}
public int[] getBoneIndices() {
return boneIndices;
}
public int[] getIndices() {
return indices;
}
public int getMaterialIdx() {
return materialIdx;
}
public float[] getNormals() {
return normals;
}
public float[] getPositions() {
return positions;
}
public float[] getTangents() {
return tangents;
}
public float[] getTextCoords() {
return textCoords;
}
public float[] getWeights() {
return weights;
}
public void setMaterialIdx(int materialIdx) {
this.materialIdx = materialIdx;
}
}
ModelLoader类中的更改也非常简单，我们需要使用材质（Material）缓存并将读取的数据存储在新的MeshData类中（而不是之前的Mesh类）。此外，材质（Material）将不再引用网格（Mesh）数据，而是网格（Mesh）数据将引用材质（Material）在缓存中的索引：
public class ModelLoader {
...
public static Model loadModel(String modelId, String modelPath, TextureCache textureCache, MaterialCache materialCache,
boolean animation) {
return loadModel(modelId, modelPath, textureCache, materialCache, aiProcess_GenSmoothNormals | aiProcess_JoinIdenticalVertices |
aiProcess_Triangulate | aiProcess_FixInfacingNormals | aiProcess_CalcTangentSpace | aiProcess_LimitBoneWeights |
aiProcess_GenBoundingBoxes | (animation ? 0 : aiProcess_PreTransformVertices));
}
public static Model loadModel(String modelId, String modelPath, TextureCache textureCache,
MaterialCache materialCache, int flags) {
...
for (int i = 0; i < numMaterials; i++) {
AIMaterial aiMaterial = AIMaterial.create(aiScene.mMaterials().get(i));
Material material = processMaterial(aiMaterial, modelDir, textureCache);
materialCache.addMaterial(material);
materialList.add(material);
}
int numMeshes = aiScene.mNumMeshes();
PointerBuffer aiMeshes = aiScene.mMeshes();
List<MeshData> meshDataList = new ArrayList<>();
List<Bone> boneList = new ArrayList<>();
for (int i = 0; i < numMeshes; i++) {
AIMesh aiMesh = AIMesh.create(aiMeshes.get(i));
MeshData meshData = processMesh(aiMesh, boneList);
int materialIdx = aiMesh.mMaterialIndex();
if (materialIdx >= 0 && materialIdx < materialList.size()) {
meshData.setMaterialIdx(materialList.get(materialIdx).getMaterialIdx());
} else {
meshData.setMaterialIdx(MaterialCache.DEFAULT_MATERIAL_IDX);
}
meshDataList.add(meshData);
}
...
return new Model(modelId, meshDataList, animations);
}
...
private static MeshData processMesh(AIMesh aiMesh, List<Bone> boneList) {
...
return new MeshData(vertices, normals, tangents, bitangents, textCoords, indices, animMeshData.boneIds,
animMeshData.weights, aabbMin, aabbMax);
}
}
Scene类将是保存材质（Material）缓存的类（此外，不再需要cleanup方法，因为顶点数组对象（Vertex Array Objects，VAOs）和顶点缓冲对象（Vertex Buffer Objects，VBOs）将不再链接到模型映射）：
public class Scene {
...
private MaterialCache materialCache;
...
public Scene(int width, int height) {
...
materialCache = new MaterialCache();
...
}
...
public MaterialCache getMaterialCache() {
return materialCache;
}
...
}
Mesh类中的更改是由于我们引入了MeshData类（只是更改构造函数参数和方法的问题）：
public class Mesh {
...
public Mesh(MeshData meshData) {
this.aabbMin = meshData.getAabbMin();
this.aabbMax = meshData.getAabbMax();
numVertices = meshData.getIndices().length;
...
FloatBuffer positionsBuffer = MemoryUtil.memCallocFloat(meshData.getPositions().length);
positionsBuffer.put(0, meshData.getPositions());
...
FloatBuffer normalsBuffer = MemoryUtil.memCallocFloat(meshData.getNormals().length);
normalsBuffer.put(0, meshData.getNormals());
...
FloatBuffer tangentsBuffer = MemoryUtil.memCallocFloat(meshData.getTangents().length);
tangentsBuffer.put(0, meshData.getTangents());
...
FloatBuffer bitangentsBuffer = MemoryUtil.memCallocFloat(meshData.getBitangents().length);
bitangentsBuffer.put(0, meshData.getBitangents());
...
FloatBuffer textCoordsBuffer = MemoryUtil.memCallocFloat(meshData.getTextCoords().length);
textCoordsBuffer.put(0, meshData.getTextCoords());
...
FloatBuffer weightsBuffer = MemoryUtil.memCallocFloat(meshData.getWeights().length);
weightsBuffer.put(meshData.getWeights()).flip();
...
IntBuffer boneIndicesBuffer = MemoryUtil.memCallocInt(meshData.getBoneIndices().length);
boneIndicesBuffer.put(meshData.getBoneIndices()).flip();
...
IntBuffer indicesBuffer = MemoryUtil.memCallocInt(meshData.getIndices().length);
indicesBuffer.put(0, meshData.getIndices());
}
...
}
现在轮到我们将为间接绘制（indirect drawing）创建的新关键类之一，即RenderBuffers类。此类将创建一个单独的顶点数组对象（Vertex Array Object，简称VAO），该顶点数组对象（Vertex Array Object，简称VAO）将保存包含所有网格（Mesh）数据的顶点缓冲对象（Vertex Buffer Objects，VBOs）。在这种情况下，我们将只支持静态模型，因此只需要一个顶点数组对象（Vertex Array Object，简称VAO）。RenderBuffers类如下所示：
public class RenderBuffers {
private int staticVaoId;
private List<Integer> vboIdList;
public RenderBuffers() {
vboIdList = new ArrayList<>();
}
public void cleanup() {
vboIdList.forEach(GL30::glDeleteBuffers);
glDeleteVertexArrays(staticVaoId);
}
...
}
此类定义了两种加载模型的方法：
* loadAnimatedModels用于动画模型。本章不实现此功能。
* loadStaticModels用于没有动画的模型。
这些方法定义如下：
public class RenderBuffers {
...
public final int getStaticVaoId() {
return staticVaoId;
}
public void loadAnimatedModels(Scene scene) {
// To be completed
}
public void loadStaticModels(Scene scene) {
List<Model> modelList = scene.getModelMap().values().stream().filter(m -> !m.isAnimated()).toList();
staticVaoId = glGenVertexArrays();
glBindVertexArray(staticVaoId);
int positionsSize = 0;
int normalsSize = 0;
int textureCoordsSize = 0;
int indicesSize = 0;
int offset = 0;
for (Model model : modelList) {
List<RenderBuffers.MeshDrawData> meshDrawDataList = model.getMeshDrawDataList();
for (MeshData meshData : model.getMeshDataList()) {
positionsSize += meshData.getPositions().length;
normalsSize += meshData.getNormals().length;
textureCoordsSize += meshData.getTextCoords().length;
indicesSize += meshData.getIndices().length;
int meshSizeInBytes = meshData.getPositions().length * 14 * 4;
meshDrawDataList.add(new MeshDrawData(meshSizeInBytes, meshData.getMaterialIdx(), offset,
meshData.getIndices().length));
offset = positionsSize / 3;
}
}
int vboId = glGenBuffers();
vboIdList.add(vboId);
FloatBuffer meshesBuffer = MemoryUtil.memAllocFloat(positionsSize + normalsSize * 3 + textureCoordsSize);
for (Model model : modelList) {
for (MeshData meshData : model.getMeshDataList()) {
populateMeshBuffer(meshesBuffer, meshData);
}
}
meshesBuffer.flip();
glBindBuffer(GL_ARRAY_BUFFER, vboId);
glBufferData(GL_ARRAY_BUFFER, meshesBuffer, GL_STATIC_DRAW);
MemoryUtil.memFree(meshesBuffer);
defineVertexAttribs();
// Index VBO
vboId = glGenBuffers();
vboIdList.add(vboId);
IntBuffer indicesBuffer = MemoryUtil.memAllocInt(indicesSize);
for (Model model : modelList) {
for (MeshData meshData : model.getMeshDataList()) {
indicesBuffer.put(meshData.getIndices());
}
}
indicesBuffer.flip();
glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, vboId);
glBufferData(GL_ELEMENT_ARRAY_BUFFER, indicesBuffer, GL_STATIC_DRAW);
MemoryUtil.memFree(indicesBuffer);
glBindBuffer(GL_ARRAY_BUFFER, 0);
glBindVertexArray(0);
}
...
}
我们首先创建一个顶点数组对象（Vertex Array Object，简称VAO）（将用于静态模型），然后遍历模型的网格（Mesh）。我们将使用一个缓冲区（Buffers）来保存所有数据，因此我们只需遍历这些元素以获取最终缓冲区（Buffers）大小。我们将计算位置元素、法线等的数量。我们使用第一个循环来填充我们将存储在包含RenderBuffers.MeshDrawData实例的列表中的偏移信息。之后，我们将创建一个单独的顶点缓冲对象（Vertex Buffer Object，简称VBO）。您会发现与Mesh类中执行类似任务（创建顶点数组对象（Vertex Array Object，简称VAO）和顶点缓冲对象（Vertex Buffer Objects，VBOs））的顶点缓冲对象（Vertex Buffer Object，简称VBO）有很大不同。在这种情况下，我们为位置、法线等使用一个单独的顶点缓冲对象（Vertex Buffer Object，简称VBO）。我们只是逐行加载所有数据，而不是使用单独的顶点缓冲对象（Vertex Buffer Objects，VBOs）。这在populateMeshBuffer中完成（我们将在之后看到）。之后，我们创建索引顶点缓冲对象（Vertex Buffer Object，简称VBO），它将包含所有模型的所有网格（Mesh）的索引。
MeshDrawData类定义如下：
public class RenderBuffers {
...
public record MeshDrawData(int sizeInBytes, int materialIdx, int offset, int vertices) {
}
}
它基本上存储网格（Mesh）的大小（以字节为单位）（sizeInBytes）、与之关联的材质（Material）索引、保存顶点信息的缓冲区（Buffers）中的偏移量以及顶点，即此网格（Mesh）的索引数量。偏移量以“行”为单位衡量。您可以认为网格（Mesh）中保存位置、法线和纹理坐标（Texture Coordinates）的部分是一行。这一行保存与单个顶点关联的所有信息，并将在顶点着色器（Shader）中处理。这就是为什么我们只将位置元素的数量除以三，每一行将有三个位置元素，并且位置数据中的行数将与法线数据中的行数等匹配。
populateMeshBuffer定义如下：
public class RenderBuffers {
...
private void populateMeshBuffer(FloatBuffer meshesBuffer, MeshData meshData) {
float[] positions = meshData.getPositions();
float[] normals = meshData.getNormals();
float[] tangents = meshData.getTangents();
float[] bitangents = meshData.getBitangents();
float[] textCoords = meshData.getTextCoords();
int rows = positions.length / 3;
for (int row = 0; row < rows; row++) {
int startPos = row * 3;
int startTextCoord = row * 2;
meshesBuffer.put(positions[startPos]);
meshesBuffer.put(positions[startPos + 1]);
meshesBuffer.put(positions[startPos + 2]);
meshesBuffer.put(normals[startPos]);
meshesBuffer.put(normals[startPos + 1]);
meshesBuffer.put(normals[startPos + 2]);
meshesBuffer.put(tangents[startPos]);
meshesBuffer.put(tangents[startPos + 1]);
meshesBuffer.put(tangents[startPos + 2]);
meshesBuffer.put(bitangents[startPos]);
meshesBuffer.put(bitangents[startPos + 1]);
meshesBuffer.put(bitangents[startPos + 2]);
meshesBuffer.put(textCoords[startTextCoord]);
meshesBuffer.put(textCoords[startTextCoord + 1]);
}
}
...
}
如您所见，我们只是遍历数据的“行”，并将位置、法线和纹理坐标（Texture Coordinates）打包到缓冲区（Buffers）中。defineVertexAttribs定义如下：
public class RenderBuffers {
...
private void defineVertexAttribs() {
int stride = 3 * 4 * 4 + 2 * 4;
int pointer = 0;
// Positions
glEnableVertexAttribArray(0);
glVertexAttribPointer(0, 3, GL_FLOAT, false, stride, pointer);
pointer += 3 * 4;
// Normals
glEnableVertexAttribArray(1);
glVertexAttribPointer(1, 3, GL_FLOAT, false, stride, pointer);
pointer += 3 * 4;
// Tangents
glEnableVertexAttribArray(2);
glVertexAttribPointer(2, 3, GL_FLOAT, false, stride, pointer);
pointer += 3 * 4;
// Bitangents
glEnableVertexAttribArray(3);
glVertexAttribPointer(3, 3, GL_FLOAT, false, stride, pointer);
pointer += 3 * 4;
// Texture coordinates
glEnableVertexAttribArray(4);
glVertexAttribPointer(4, 2, GL_FLOAT, false, stride, pointer);
}
...
}
我们只是像前面的示例一样为顶点数组对象（Vertex Array Object，简称VAO）定义顶点属性。这里唯一的区别是我们为它们使用了一个单独的顶点缓冲对象（Vertex Buffer Object，简称VBO）。
在检查SceneRender类中的更改之前，让我们从顶点着色器（Shader）（scene.vert）开始，它如下所示：
#version 460
const int MAX_DRAW_ELEMENTS = 100;
const int MAX_ENTITIES = 50;
layout (location=0) in vec3 position;
layout (location=1) in vec3 normal;
layout (location=2) in vec3 tangent;
layout (location=3) in vec3 bitangent;
layout (location=4) in vec2 texCoord;
out vec3 outNormal;
out vec3 outTangent;
out vec3 outBitangent;
out vec2 outTextCoord;
out vec4 outViewPosition;
out vec4 outWorldPosition;
flat out uint outMaterialIdx;
struct DrawElement
{
int modelMatrixIdx;
int materialIdx;
};
uniform mat4 projectionMatrix;
uniform mat4 viewMatrix;
uniform mat4 modelMatrix;
uniform DrawElement drawElements[MAX_DRAW_ELEMENTS];
uniform mat4 modelMatrices[MAX_ENTITIES];
...
您会注意到的第一件事是我们已将版本提高到460。我们还移除了与动画相关的常量（MAX_WEIGHTS和MAX_BONES）、骨骼索引的属性以及骨骼矩阵的统一变量（Uniform）。您将在下一章中看到，我们在此处不需要这些信息来进行动画。我们创建了两个新常量来定义drawElements和modelMatrices统一变量（Uniforms）的大小。drawElements统一变量（Uniform）将保存DrawElement实例。它将为每个网格（Mesh）和关联的实体包含一个项目。如果您还记得，我们将记录一个指令来绘制与网格（Mesh）关联的所有项目，并设置要绘制的实例数量。但是，我们需要特定的每个实体数据，例如模型矩阵。这将保存在drawElements数组中，该数组还将指向要使用的材质（Material）索引。modelMatrices数组将只保存每个实体的模型矩阵。材质（Material）信息将在片段着色器（Shader）中使用，因此我们使用outMaterialIdx输出变量传递它。
main函数，由于我们不需要处理动画，已经大大简化：
...
void main()
{
vec4 initPos = vec4(position, 1.0);
vec4 initNormal = vec4(normal, 0.0);
vec4 initTangent = vec4(tangent, 0.0);
vec4 initBitangent = vec4(bitangent, 0.0);
uint idx = gl_BaseInstance + gl_InstanceID;
DrawElement drawElement = drawElements[idx];
outMaterialIdx = drawElement.materialIdx;
mat4 modelMatrix = modelMatrices[drawElement.modelMatrixIdx];
mat4 modelViewMatrix = viewMatrix * modelMatrix;
outWorldPosition = modelMatrix * initPos;
outViewPosition = viewMatrix * outWorldPosition;
gl_Position = projectionMatrix * outViewPosition;
outNormal = normalize(modelViewMatrix * initNormal).xyz;
outTangent = normalize(modelViewMatrix * initTangent).xyz;
outBitangent = normalize(modelViewMatrix * initBitangent).xyz;
outTextCoord = texCoord;
}
这里的关键是获取正确的索引来访问drawElements大小。我们使用内置变量gl_BaseInstance和gl_InstanceID。在记录间接绘制（indirect drawing）的指令时，我们将使用baseInstance属性。该属性的值将与内置变量gl_BaseInstance关联。gl_InstanceID将在我们从一个网格（Mesh）切换到另一个网格（Mesh）时从0开始，并为与模型关联的实体的每个实例增加。因此，通过组合这两个变量，我们将能够访问drawElements数组中每个实体的特定信息。一旦我们有了正确的索引，我们就像在着色器（Shader）的先前版本中一样转换位置和法线信息。
场景片段着色器（Shader）（scene.frag）定义如下：
#version 400
const int MAX_MATERIALS = 20;
const int MAX_TEXTURES = 16;
in vec3 outNormal;
in vec3 outTangent;
in vec3 outBitangent;
in vec2 outTextCoord;
in vec4 outViewPosition;
in vec4 outWorldPosition;
flat in uint outMaterialIdx;
layout (location = 0) out vec4 buffAlbedo;
layout (location = 1) out vec4 buffNormal;
layout (location = 2) out vec4 buffSpecular;
struct Material
{
vec4 diffuse;
vec4 specular;
float reflectance;
int normalMapIdx;
int textureIdx;
};
uniform sampler2D txtSampler[MAX_TEXTURES];
uniform Material materials[MAX_MATERIALS];
vec3 calcNormal(int idx, vec3 normal, vec3 tangent, vec3 bitangent, vec2 textCoords) {
mat3 TBN = mat3(tangent, bitangent, normal);
vec3 newNormal = texture(txtSampler[idx], textCoords).rgb;
newNormal = normalize(newNormal * 2.0 - 1.0);
newNormal = normalize(TBN * newNormal);
return newNormal;
}
void main() {
Material material = materials[outMaterialIdx];
vec4 text_color = texture(txtSampler[material.textureIdx], outTextCoord);
vec4 diffuse = text_color + material.diffuse;
if (diffuse.a < 0.5) {
discard;
}
vec4 specular = text_color + material.specular;
vec3 normal = outNormal;
if (material.normalMapIdx > 0) {
normal = calcNormal(material.normalMapIdx, outNormal, outTangent, outBitangent, outTextCoord);
}
buffAlbedo = vec4(diffuse.xyz, material.reflectance);
buffNormal = vec4(0.5 * normal + 0.5, 1.0);
buffSpecular = specular;
}
主要更改与我们访问材质（Material）信息和纹理（Texture）的方式有关。我们现在将拥有一个材质（Material）信息数组，该数组将通过我们在顶点着色器（Shader）中计算的索引访问，该索引现在位于outMaterialIdx输入变量中（该变量具有flat修饰符，表示该值不应从顶点阶段插值到片段阶段）。我们将使用纹理（Texture）数组来访问常规纹理（Texture）或法线贴图。这些纹理（Texture）的索引现在存储在Material结构中。由于我们将使用非常量表达式访问采样器（sampler）数组，因此我们需要将GLSL版本升级到400（该功能仅在OpenGL 4.0之后可用）。
现在轮到检查SceneRender类中的更改了。我们将首先定义一组将在代码中使用的常量，一个用于保存间接绘制（indirect drawing）指令的缓冲区（Buffers）的句柄（staticRenderBufferHandle）和绘制命令列表（Command List）的数量（staticDrawCount）。我们还需要根据前面显示的着色器（Shader）中的更改修改createUniforms方法：
public class SceneRender {
...
public static final int MAX_DRAW_ELEMENTS = 100;
public static final int MAX_ENTITIES = 50;
private static final int COMMAND_SIZE = 5 * 4;
private static final int MAX_MATERIALS = 20;
private static final int MAX_TEXTURES = 16;
...
private Map<String, Integer> entitiesIdxMap;
...
private int staticDrawCount;
private int staticRenderBufferHandle;
...
public SceneRender() {
...
entitiesIdxMap = new HashMap<>();
}
private void createUniforms() {
uniformsMap = new UniformsMap(shaderProgram.getProgramId());
uniformsMap.createUniform("projectionMatrix");
uniformsMap.createUniform("viewMatrix");
for (int i = 0; i < MAX_TEXTURES; i++) {
uniformsMap.createUniform("txtSampler[" + i + "]");
}
for (int i = 0; i < MAX_MATERIALS; i++) {
String name = "materials[" + i + "]";
uniformsMap.createUniform(name + ".diffuse");
uniformsMap.createUniform(name + ".specular");
uniformsMap.createUniform(name + ".reflectance");
uniformsMap.createUniform(name + ".normalMapIdx");
uniformsMap.createUniform(name + ".textureIdx");
}
for (int i = 0; i < MAX_DRAW_ELEMENTS; i++) {
String name = "drawElements[" + i + "]";
uniformsMap.createUniform(name + ".modelMatrixIdx");
uniformsMap.createUniform(name + ".materialIdx");
}
for (int i = 0; i < MAX_ENTITIES; i++) {
uniformsMap.createUniform("modelMatrices[" + i + "]");
}
}
...
}
entitiesIdxMap将存储与模型关联的实体列表中每个实体所在的位置。我们将该信息存储在Map中，使用实体标识符作为键。我们稍后需要此信息，因为间接绘制（indirect drawing）命令列表（Command List）将记录在与每个模型关联的网格（Mesh）上迭代。主要更改在render方法中，该方法定义如下：
public class SceneRender {
...
public void render(Scene scene, RenderBuffers renderBuffers, GBuffer gBuffer) {
glBindFramebuffer(GL_DRAW_FRAMEBUFFER, gBuffer.getGBufferId());
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
glViewport(0, 0, gBuffer.getWidth(), gBuffer.getHeight());
glDisable(GL_BLEND);
shaderProgram.bind();
uniformsMap.setUniform("projectionMatrix", scene.getProjection().getProjMatrix());
uniformsMap.setUniform("viewMatrix", scene.getCamera().getViewMatrix());
TextureCache textureCache = scene.getTextureCache();
List<Texture> textures = textureCache.getAll().stream().toList();
int numTextures = textures.size();
if (numTextures > MAX_TEXTURES) {
Logger.warn("Only " + MAX_TEXTURES + " textures can be used");
}
for (int i = 0; i < Math.min(MAX_TEXTURES, numTextures); i++) {
uniformsMap.setUniform("txtSampler[" + i + "]", i);
Texture texture = textures.get(i);
glActiveTexture(GL_TEXTURE0 + i);
texture.bind();
}
int entityIdx = 0;
for (Model model : scene.getModelMap().values()) {
List<Entity> entities = model.getEntitiesList();
for (Entity entity : entities) {
uniformsMap.setUniform("modelMatrices[" + entityIdx + "]", entity.getModelMatrix());
entityIdx++;
}
}
// Static meshes
int drawElement = 0;
for (Model model: scene.getModelMap().values()) {
if (model.isAnimated()) {
continue;
}
List<Entity> entities = model.getEntitiesList();
for (RenderBuffers.MeshDrawData meshDrawData : model.getMeshDrawDataList()) {
for (Entity entity : entities) {
String name = "drawElements[" + drawElement + "]";
uniformsMap.setUniform(name + ".modelMatrixIdx", entitiesIdxMap.get(entity.getId()));
uniformsMap.setUniform(name + ".materialIdx", meshDrawData.materialIdx());
drawElement++;
}
}
}
glBindBuffer(GL_DRAW_INDIRECT_BUFFER, staticRenderBufferHandle);
glBindVertexArray(renderBuffers.getStaticVaoId());
glMultiDrawElementsIndirect(GL_TRIANGLES, GL_UNSIGNED_INT, 0, staticDrawCount, 0);
glBindVertexArray(0);
glEnable(GL_BLEND);
shaderProgram.unbind();
}
...
}
您可以看到，我们现在必须绑定纹理采样器（Texture Sampler）数组并激活所有纹理单元（Texture Unit）。此外，我们遍历实体并为模型矩阵设置统一变量（Uniform）值。下一步是使用适当的值设置drawElements数组统一变量（Uniform），这些值将指向模型矩阵的索引和材质（Material）索引。之后，我们调用glMultiDrawElementsIndirect函数执行间接绘制（indirect drawing）。在此之前，我们需要绑定保存绘制指令（绘制命令列表（Command List））的缓冲区（Buffers）以及保存网格（Mesh）和索引数据的顶点数组对象（Vertex Array Object，简称VAO）。但是，我们何时填充间接绘制（indirect drawing）的缓冲区（Buffers）？答案是，如果实体数量没有变化，则无需在每次渲染调用时执行此操作，您可以记录该缓冲区（Buffers）一次，并在每次渲染调用中使用它。在此特定示例中，我们只在启动时填充该缓冲区（Buffers）。这意味着，如果您想更改实体数量，则需要再次重新创建该缓冲区（Buffers）（您应该在自己的引擎中这样做）。
实际构建间接绘制（indirect draw）缓冲区（Buffers）的方法称为setupStaticCommandBuffer，其定义如下：
public class SceneRender {
...
private void setupStaticCommandBuffer(Scene scene) {
List<Model> modelList = scene.getModelMap().values().stream().filter(m -> !m.isAnimated()).toList();
int numMeshes = 0;
for (Model model : modelList) {
numMeshes += model.getMeshDrawDataList().size();
}
int firstIndex = 0;
int baseInstance = 0;
ByteBuffer commandBuffer = MemoryUtil.memAlloc(numMeshes * COMMAND_SIZE);
for (Model model : modelList) {
List<Entity> entities = model.getEntitiesList();
int numEntities = entities.size();
for (RenderBuffers.MeshDrawData meshDrawData : model.getMeshDrawDataList()) {
// count
commandBuffer.putInt(meshDrawData.vertices());
// instanceCount
commandBuffer.putInt(numEntities);
commandBuffer.putInt(firstIndex);
// baseVertex
commandBuffer.putInt(meshDrawData.offset());
commandBuffer.putInt(baseInstance);
firstIndex += meshDrawData.vertices();
baseInstance += entities.size();
}
}
commandBuffer.flip();
staticDrawCount = commandBuffer.remaining() / COMMAND_SIZE;
staticRenderBufferHandle = glGenBuffers();
glBindBuffer(GL_DRAW_INDIRECT_BUFFER, staticRenderBufferHandle);
glBufferData(GL_DRAW_INDIRECT_BUFFER, commandBuffer, GL_DYNAMIC_DRAW);
MemoryUtil.memFree(commandBuffer);
}
...
}
我们首先计算网格（Mesh）的总数。之后，我们将创建保存间接绘制（indirect drawing）指令的缓冲区（Buffers）并填充它。如您所见，我们首先分配一个ByteBuffer。此缓冲区（Buffers）将保存与网格（Mesh）数量一样多的指令集。每组绘制指令由五个属性组成，每个属性长度为4字节（每组参数的总长度定义了COMMAND_SIZE常量）。一旦我们有了缓冲区（Buffers），我们就开始遍历与模型关联的网格（Mesh）。您可以查看本章开头以检查绘制间接所需的结构。此外，我们还使用之前计算的Map填充drawElements统一变量（Uniform），以便正确获取每个实体的模型矩阵索引。最后，我们只需创建一个GPU缓冲区（Buffers）并将数据转储到其中。
我们需要更新cleanup方法以释放间接绘制（indirect drawing）缓冲区（Buffers）：
public class SceneRender {
...
public void cleanup() {
shaderProgram.cleanup();
glDeleteBuffers(staticRenderBufferHandle);
}
...
}
我们需要一个新的方法来设置材质（Material）统一变量（Uniform）的值：
public class SceneRender {
...
private void setupMaterialsUniform(TextureCache textureCache, MaterialCache materialCache) {
List<Texture> textures = textureCache.getAll().stream().toList();
int numTextures = textures.size();
if (numTextures > MAX_TEXTURES) {
Logger.warn("Only " + MAX_TEXTURES + " textures can be used");
}
Map<String, Integer> texturePosMap = new HashMap<>();
for (int i = 0; i < Math.min(MAX_TEXTURES, numTextures); i++) {
texturePosMap.put(textures.get(i).getTexturePath(), i);
}
shaderProgram.bind();
List<Material> materialList = materialCache.getMaterialsList();
int numMaterials = materialList.size();
for (int i = 0; i < numMaterials; i++) {
Material material = materialCache.getMaterial(i);
String name = "materials[" + i + "]";
uniformsMap.setUniform(name + ".diffuse", material.getDiffuseColor());
uniformsMap.setUniform(name + ".specular", material.getSpecularColor());
uniformsMap.setUniform(name + ".reflectance", material.getReflectance());
String normalMapPath = material.getNormalMapPath();
int idx = 0;
if (normalMapPath != null) {
idx = texturePosMap.computeIfAbsent(normalMapPath, k -> 0);
}
uniformsMap.setUniform(name + ".normalMapIdx", idx);
Texture texture = textureCache.getTexture(material.getTexturePath());
idx = texturePosMap.computeIfAbsent(texture.getTexturePath(), k -> 0);
uniformsMap.setUniform(name + ".textureIdx", idx);
}
shaderProgram.unbind();
}
...
}
我们只需检查我们没有超过支持的最大纹理（Texture）数量（MAX_TEXTURES），并使用我们在前几章中使用的信息创建一个材质（Material）信息数组。唯一的更改是我们需要在材质（Material）信息中存储关联纹理（Texture）和法线贴图的索引。
我们需要另一个方法来更新实体索引映射：
public class SceneRender {
...
private void setupEntitiesData(Scene scene) {
entitiesIdxMap.clear();
int entityIdx = 0;
for (Model model : scene.getModelMap().values()) {
List<Entity> entities = model.getEntitiesList();
for (Entity entity : entities) {
entitiesIdxMap.put(entity.getId(), entityIdx);
entityIdx++;
}
}
}
...
}
为了完成SceneRender类中的更改，我们将创建一个包装setupXX的方法，以便可以从Render类中调用它：
public class SceneRender {
...
public void setupData(Scene scene) {
setupEntitiesData(scene);
setupStaticCommandBuffer(scene);
setupMaterialsUniform(scene.getTextureCache(), scene.getMaterialCache());
}
...
}
我们还将更改阴影渲染过程以使用间接绘制（indirect drawing）。顶点着色器（Shader）（shadow.vert）中的更改非常相似，我们将不使用动画信息，并且需要使用gl_BaseInstance和gl_InstanceID内置变量的组合来访问适当的模型矩阵。在这种情况下，我们不需要材质（Material）信息，因此片段着色器（Shader）（shadow.frag）没有更改。
#version 460
const int MAX_DRAW_ELEMENTS = 100;
const int MAX_ENTITIES = 50;
layout (location=0) in vec3 position;
layout (location=1) in vec3 normal;
layout (location=2) in vec3 tangent;
layout (location=3) in vec3 bitangent;
layout (location=4) in vec2 texCoord;
struct DrawElement
{
int modelMatrixIdx;
};
uniform mat4 modelMatrix;
uniform mat4 projViewMatrix;
uniform DrawElement drawElements[MAX_DRAW_ELEMENTS];
uniform mat4 modelMatrices[MAX_ENTITIES];
void main()
{
vec4 initPos = vec4(position, 1.0);
uint idx = gl_BaseInstance + gl_InstanceID;
int modelMatrixIdx = drawElements[idx].modelMatrixIdx;
mat4 modelMatrix = modelMatrices[modelMatrixIdx];
gl_Position = projViewMatrix * modelMatrix * initPos;
}
ShadowRender中的更改也与SceneRender类中的更改非常相似：
public class ShadowRender {
private static final int COMMAND_SIZE = 5 * 4;
...
private Map<String, Integer> entitiesIdxMap;
...
private int staticRenderBufferHandle;
...
public ShadowRender() {
...
entitiesIdxMap = new HashMap<>();
}
public void cleanup() {
shaderProgram.cleanup();
shadowBuffer.cleanup();
glDeleteBuffers(staticRenderBufferHandle);
}
private void createUniforms() {
...
for (int i = 0; i < SceneRender.MAX_DRAW_ELEMENTS; i++) {
String name = "drawElements[" + i + "]";
uniformsMap.createUniform(name + ".modelMatrixIdx");
}
for (int i = 0; i < SceneRender.MAX_ENTITIES; i++) {
uniformsMap.createUniform("modelMatrices[" + i + "]");
}
}
...
}
createUniforms方法需要更新以使用新的统一变量（Uniforms），并且cleanup方法需要释放间接绘制（indirect draw）缓冲区（Buffers）。render方法现在将使用glMultiDrawElementsIndirect而不是为网格（Mesh）和实体提交单独的绘制命令列表（Command List）：
public class ShadowRender {
...
public void render(Scene scene, RenderBuffers renderBuffers) {
CascadeShadow.updateCascadeShadows(cascadeShadows, scene);
glBindFramebuffer(GL_FRAMEBUFFER, shadowBuffer.getDepthMapFBO());
glViewport(0, 0, ShadowBuffer.SHADOW_MAP_WIDTH, ShadowBuffer.SHADOW_MAP_HEIGHT);
shaderProgram.bind();
int entityIdx = 0;
for (Model model : scene.getModelMap().values()) {
List<Entity> entities = model.getEntitiesList();
for (Entity entity : entities) {
uniformsMap.setUniform("modelMatrices[" + entityIdx + "]", entity.getModelMatrix());
entityIdx++;
}
}
for (int i = 0; i < CascadeShadow.SHADOW_MAP_CASCADE_COUNT; i++) {
glFramebufferTexture2D(GL_FRAMEBUFFER, GL_DEPTH_ATTACHMENT, GL_TEXTURE_2D, shadowBuffer.getDepthMapTexture().getIds()[i], 0);
glClear(GL_DEPTH_BUFFER_BIT);
}
// Static meshes
int drawElement = 0;
for (Model model: scene.getModelMap().values()) {
if (model.isAnimated()) {
continue;
}
List<Entity> entities = model.getEntitiesList();
for (RenderBuffers.MeshDrawData meshDrawData : model.getMeshDrawDataList()) {
for (Entity entity : entities) {
String name = "drawElements[" + drawElement + "]";
uniformsMap.setUniform(name + ".modelMatrixIdx", entitiesIdxMap.get(entity.getId()));
drawElement++;
}
}
}
glBindBuffer(GL_DRAW_INDIRECT_BUFFER, staticRenderBufferHandle);
glBindVertexArray(renderBuffers.getStaticVaoId());
for (int i = 0; i < CascadeShadow.SHADOW_MAP_CASCADE_COUNT; i++) {
glFramebufferTexture2D(GL_FRAMEBUFFER, GL_DEPTH_ATTACHMENT, GL_TEXTURE_2D, shadowBuffer.getDepthMapTexture().getIds()[i], 0);
CascadeShadow shadowCascade = cascadeShadows.get(i);
uniformsMap.setUniform("projViewMatrix", shadowCascade.getProjViewMatrix());
glMultiDrawElementsIndirect(GL_TRIANGLES, GL_UNSIGNED_INT, 0, staticDrawCount, 0);
}
glBindVertexArray(0);
shaderProgram.unbind();
glBindFramebuffer(GL_FRAMEBUFFER, 0);
}
...
}
public class ShadowRender {
...
public void setupData(Scene scene) {
setupEntitiesData(scene);
setupStaticCommandBuffer(scene);
}
private void setupEntitiesData(Scene scene) {
entitiesIdxMap.clear();
int entityIdx = 0;
for (Model model : scene.getModelMap().values()) {
List<Entity> entities = model.getEntitiesList();
for (Entity entity : entities) {
entitiesIdxMap.put(entity.getId(), entityIdx);
entityIdx++;
}
}
}
private void setupStaticCommandBuffer(Scene scene) {
List<Model> modelList = scene.getModelMap().values().stream().filter(m -> !m.isAnimated()).toList();
Map<String, Integer> entitiesIdxMap = new HashMap<>();
int entityIdx = 0;
int numMeshes = 0;
for (Model model : scene.getModelMap().values()) {
List<Entity> entities = model.getEntitiesList();
numMeshes += model.getMeshDrawDataList().size();
for (Entity entity : entities) {
entitiesIdxMap.put(entity.getId(), entityIdx);
entityIdx++;
}
}
int firstIndex = 0;
int baseInstance = 0;
int drawElement = 0;
shaderProgram.bind();
ByteBuffer commandBuffer = MemoryUtil.memAlloc(numMeshes * COMMAND_SIZE);
for (Model model : modelList) {
List<Entity> entities = model.getEntitiesList();
int numEntities = entities.size();
for (RenderBuffers.MeshDrawData meshDrawData : model.getMeshDrawDataList()) {
// count
commandBuffer.putInt(meshDrawData.vertices());
// instanceCount
commandBuffer.putInt(numEntities);
commandBuffer.putInt(firstIndex);
// baseVertex
commandBuffer.putInt(meshDrawData.offset());
commandBuffer.putInt(baseInstance);
firstIndex += meshDrawData.vertices();
baseInstance += entities.size();
for (Entity entity : entities) {
String name = "drawElements[" + drawElement + "]";
uniformsMap.setUniform(name + ".modelMatrixIdx", entitiesIdxMap.get(entity.getId()));
drawElement++;
}
}
}
commandBuffer.flip();
shaderProgram.unbind();
staticDrawCount = commandBuffer.remaining() / COMMAND_SIZE;
staticRenderBufferHandle = glGenBuffers();
glBindBuffer(GL_DRAW_INDIRECT_BUFFER, staticRenderBufferHandle);
glBufferData(GL_DRAW_INDIRECT_BUFFER, commandBuffer, GL_DYNAMIC_DRAW);
MemoryUtil.memFree(commandBuffer);
}
}
在Render类中，我们只需要实例化RenderBuffers类并提供一个新方法setupData，该方法可以在创建所有模型和实体后调用，以创建间接绘制（indirect drawing）缓冲区（Buffers）和关联数据。
public class Render {
...
private RenderBuffers renderBuffers;
...
public Render(Window window) {
...
renderBuffers = new RenderBuffers();
}
public void cleanup() {
...
renderBuffers.cleanup();
}
...
public void render(Window window, Scene scene) {
shadowRender.render(scene, renderBuffers);
sceneRender.render(scene, renderBuffers, gBuffer);
...
}
...
public void setupData(Scene scene) {
renderBuffers.loadStaticModels(scene);
renderBuffers.loadAnimatedModels(scene);
sceneRender.setupData(scene);
shadowRender.setupData(scene);
List<Model> modelList = new ArrayList<>(scene.getModelMap().values());
modelList.forEach(m -> m.getMeshDataList().clear());
}
}
我们需要更新TextureCache类以提供一个返回所有纹理（Texture）的方法：
public class TextureCache {
...
public Collection<Texture> getAll() {
return textureMap.values();
}
...
}
由于我们修改了处理模型和材质（Material）的类层次结构，我们需要更新SkyBox类（加载单个模型现在需要额外的步骤）：
public class SkyBox {
private Material material;
private Mesh mesh;
...
public SkyBox(String skyBoxModelPath, TextureCache textureCache, MaterialCache materialCache) {
skyBoxModel = ModelLoader.loadModel("skybox-model", skyBoxModelPath, textureCache, materialCache, false);
MeshData meshData = skyBoxModel.getMeshDataList().get(0);
material = materialCache.getMaterial(meshData.getMaterialIdx());
mesh = new Mesh(meshData);
skyBoxModel.getMeshDataList().clear();
skyBoxEntity = new Entity("skyBoxEntity-entity", skyBoxModel.getId());
}
public void cleanuo() {
mesh.cleanup();
}
public Material getMaterial() {
return material;
}
public Mesh getMesh() {
return mesh;
}
...
}
这些更改也影响了SkyBoxRender类。对于天空盒（Sky Box）渲染，我们将不使用间接绘制（indirect drawing）（不值得，因为我们将只渲染一个网格（Mesh））：
public class SkyBoxRender {
...
public void render(Scene scene) {
SkyBox skyBox = scene.getSkyBox();
if (skyBox == null) {
return;
}
shaderProgram.bind();
uniformsMap.setUniform("projectionMatrix", scene.getProjection().getProjMatrix());
viewMatrix.set(scene.getCamera().getViewMatrix());
viewMatrix.m30(0);
viewMatrix.m31(0);
viewMatrix.m32(0);
uniformsMap.setUniform("viewMatrix", viewMatrix);
uniformsMap.setUniform("txtSampler", 0);
Entity skyBoxEntity = skyBox.getSkyBoxEntity();
TextureCache textureCache = scene.getTextureCache();
Material material = skyBox.getMaterial();
Mesh mesh = skyBox.getMesh();
Texture texture = textureCache.getTexture(material.getTexturePath());
glActiveTexture(GL_TEXTURE0);
texture.bind();
uniformsMap.setUniform("diffuse", material.getDiffuseColor());
uniformsMap.setUniform("hasTexture", texture.getTexturePath().equals(TextureCache.DEFAULT_TEXTURE) ? 0 : 1);
glBindVertexArray(mesh.getVaoId());
uniformsMap.setUniform("modelMatrix", skyBoxEntity.getModelMatrix());
glDrawElements(GL_TRIANGLES, mesh.getNumVertices(), GL_UNSIGNED_INT, 0);
glBindVertexArray(0);
shaderProgram.unbind();
}
...
}
在Scene类中，我们只需要不调用Scene的cleanup方法（因为与缓冲区（Buffers）关联的数据在RenderBuffers类中）：
public class Engine {
...
private void cleanup() {
appLogic.cleanup();
render.cleanup();
window.cleanup();
}
...
}
最后，在Main类中，我们将加载与立方体模型关联的两个实体。我们将独立旋转它们以检查代码是否正常工作。最重要的部分是在加载所有内容后调用Render类的setupData方法。
public class Main implements IAppLogic {
...
private Entity cubeEntity1;
private Entity cubeEntity2;
...
private float rotation;
public static void main(String[] args) {
...
Engine gameEng = new Engine("chapter-20", opts, main);
...
}
public void init(Window window, Scene scene, Render render) {
...
Model terrainModel = ModelLoader.loadModel(terrainModelId, "resources/models/terrain/terrain.obj",
scene.getTextureCache(), scene.getMaterialCache(), false);
...
Model cubeModel = ModelLoader.loadModel("cube-model", "resources/models/cube/cube.obj",
scene.getTextureCache(), scene.getMaterialCache(), false);
scene.addModel(cubeModel);
cubeEntity1 = new Entity("cube-entity-1", cubeModel.getId());
cubeEntity1.setPosition(0, 2, -1);
cubeEntity1.updateModelMatrix();
scene.addEntity(cubeEntity1);
cubeEntity2 = new Entity("cube-entity-2", cubeModel.getId());
cubeEntity2.setPosition(-2, 2, -1);
cubeEntity2.updateModelMatrix();
scene.addEntity(cubeEntity2);
render.setupData(scene);
...
SkyBox skyBox = new SkyBox("resources/models/skybox/skybox.obj", scene.getTextureCache(),
scene.getMaterialCache());
...
}
...
public void update(Window window, Scene scene, long diffTimeMillis) {
rotation += 1.5;
if (rotation > 360) {
rotation = 0;
}
cubeEntity1.setRotation(1, 1, 1, (float) Math.toRadians(rotation));
cubeEntity1.updateModelMatrix();
cubeEntity2.setRotation(1, 1, 1, (float) Math.toRadians(360 - rotation));
cubeEntity2.updateModelMatrix();
}
}

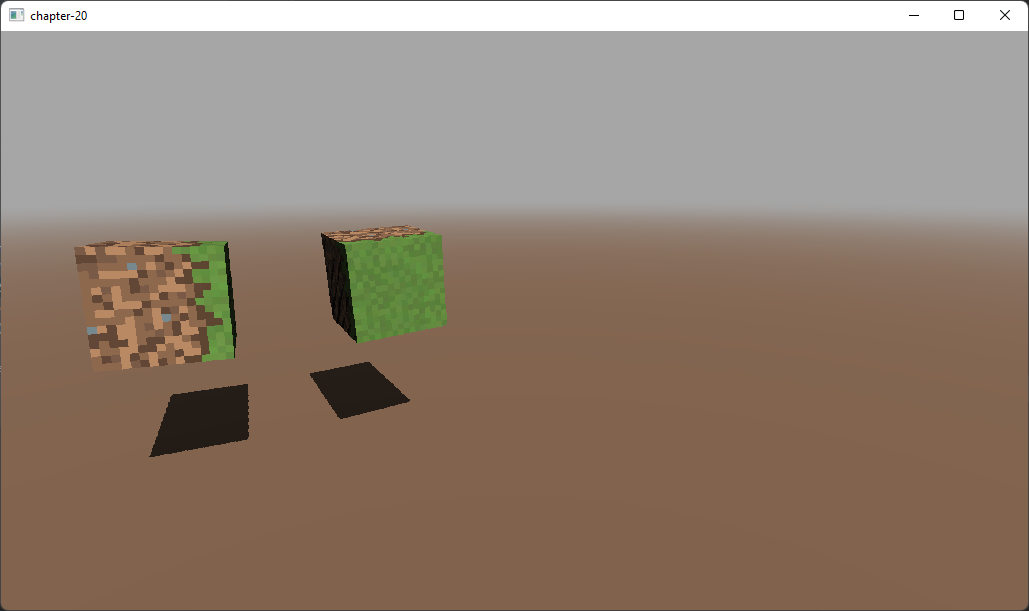

完成所有这些更改后，您应该能够看到类似这样的内容。
